2022년 3월 5일 제작집 베란다에서
텃밭 조성을 구상하고,
구상한 부품을 수급하여 제작을 합니다.

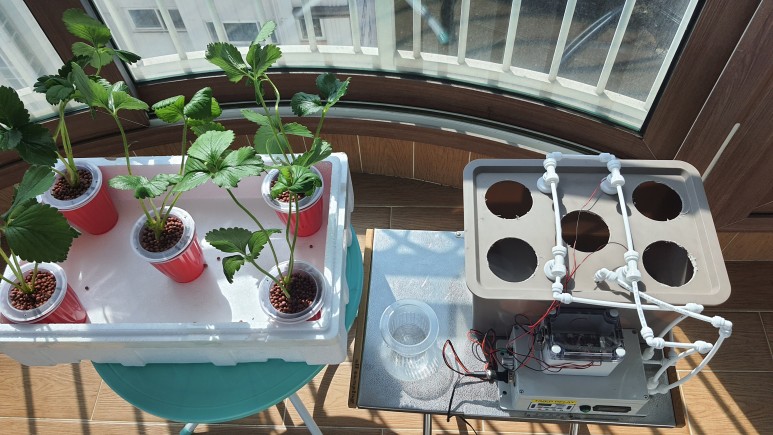

거기서 만든 분무식 수경재배시스템…
…..
2022년 3월 28일 한창 자라는 킹스베리~ 킹스베리 모종을 구매하고
3월 3일날 받고
3월 5일 분무식 수경재배시스템을 만들어 정식상태…
많이 자랐어요
….분무식 수경재배란?

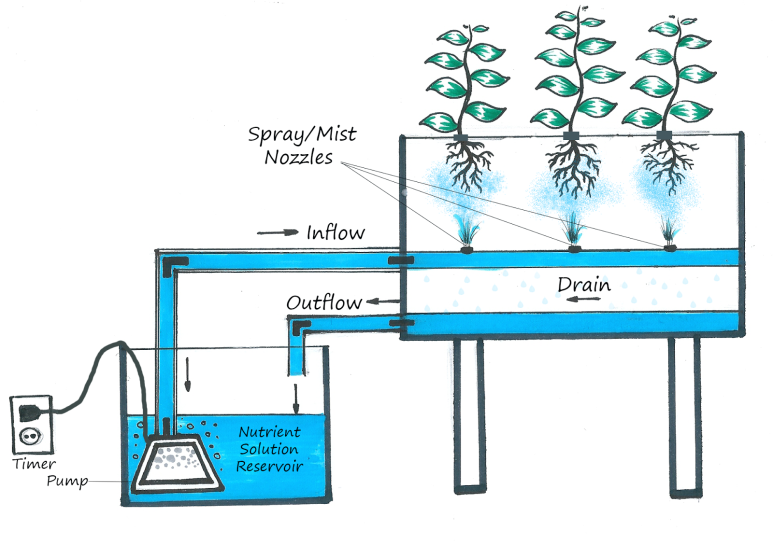

출처 Hydroponic Passion : A eroponic System 주로 고압펌프로 수조에 있는 물을 끌어올려 스프레이나 미스트 조절 방식으로 아래에서 위로 뿌리를 향해 뿌려주는 방식입니다.(물론 저압도 있습니다 )
보통 담액식 수경재배(뿌리를 물에 퐁당), 저면관수경재배(물이 뿌리로 흡수되도록 심 등을 넣는 등) 방식을 많이 사용합니다.
자세한 설명은 나도 초보자니까 패스.
평소에 친분이 있는 회사에서

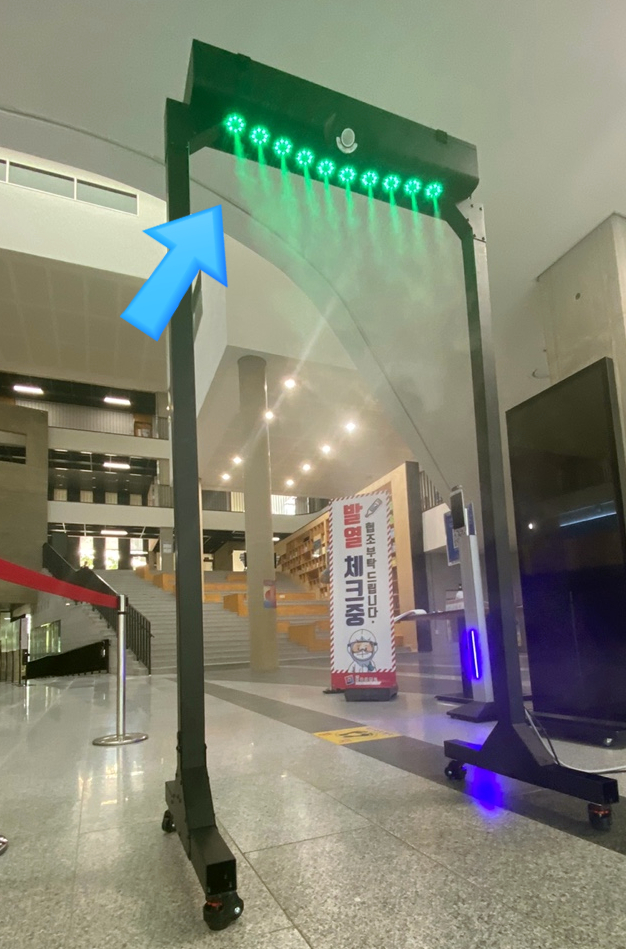

출처 – 필터테크 한밭대학교 국제교류관 지능형 방역게이트 이를 보고서 아이디어를 구상하고 있습니다.
무압펌프로 초음파 노즐 사용
위에서 아래로 초음파 분사를 하는 것입니다.

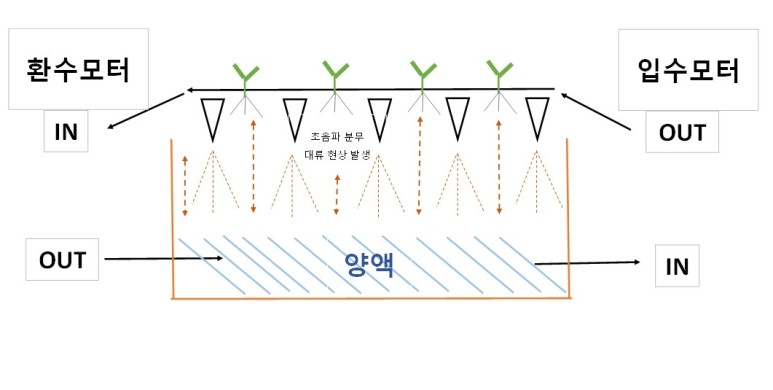

초음파 분무수경재배시스템 구상의 초음파가 위에서 아래로 분사되지만 내부 공간이 작기 때문에 대류 현상이 원활하게 이루어집니다…..곧 실행
난이도-하작업시간-마음먹기 나름입니다.핵심부품인 초음파 노즐과 pcb, 무압펌프는 필터텍으로 문의하시기 바랍니다.
필터텍 – 세상의 모든 필터(water777.co.kr)….. 시작합니다.

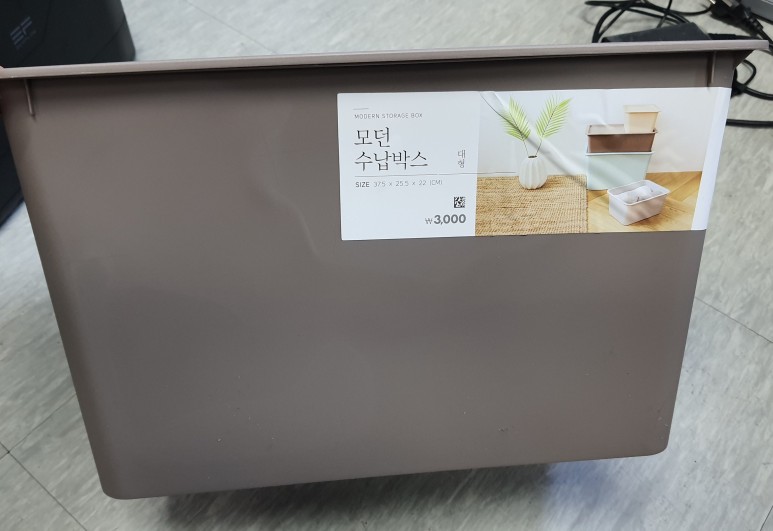

다이소에서 3000원에 산 모던 수납함

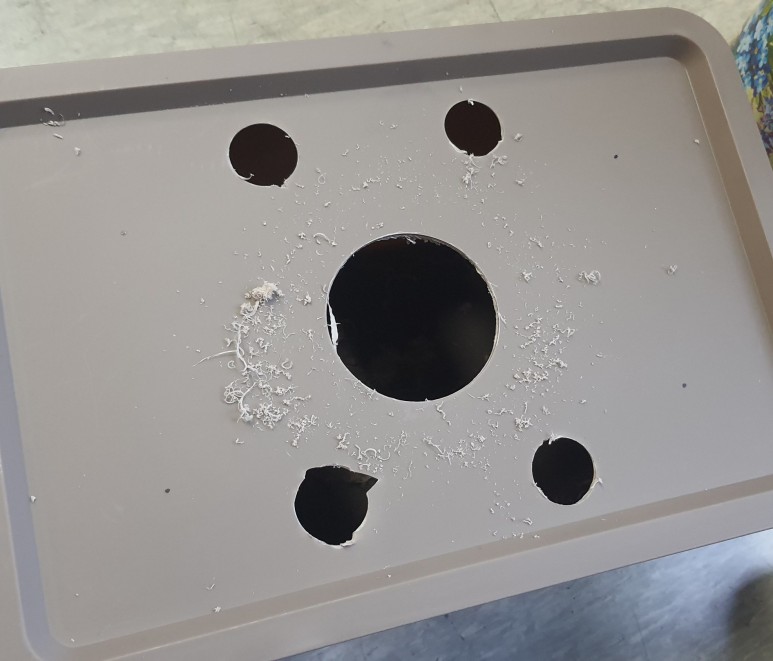

뚜껑을 가공해 드립니다….

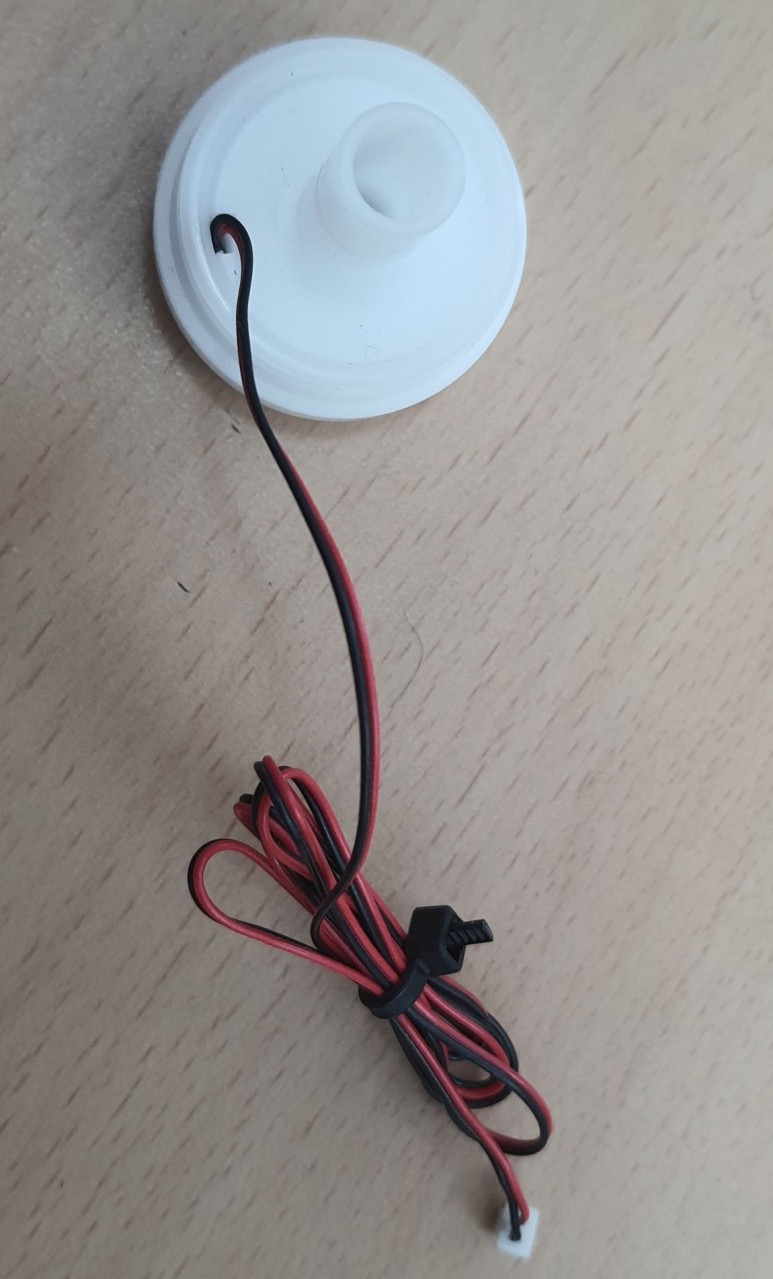

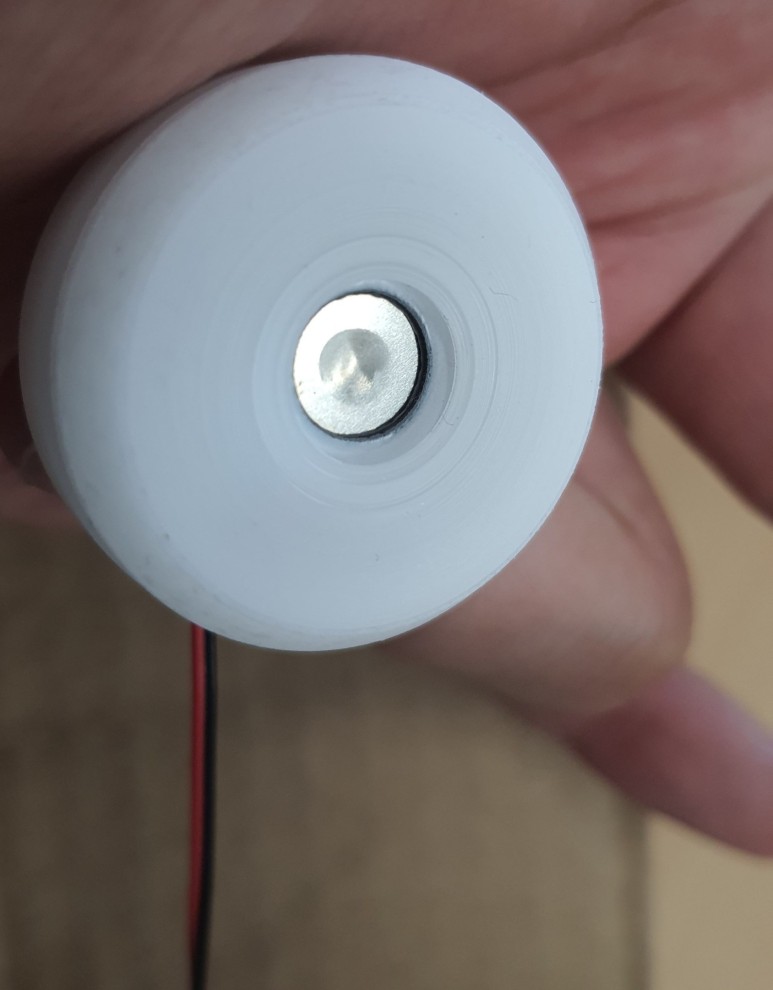

필터텍 초음파 노즐입니다. 위에서 아래로 분사됩니다.

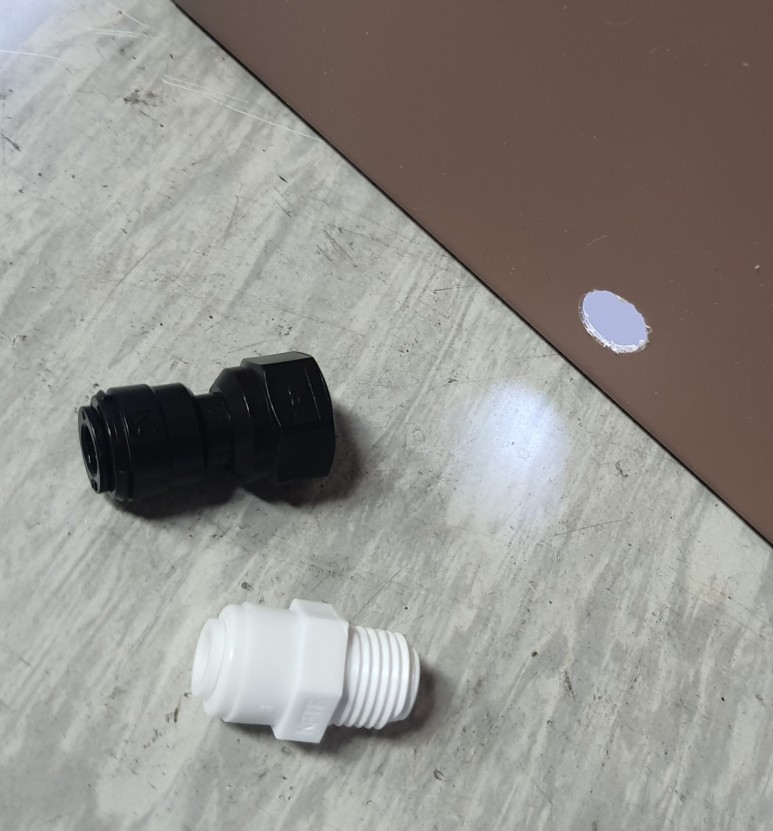

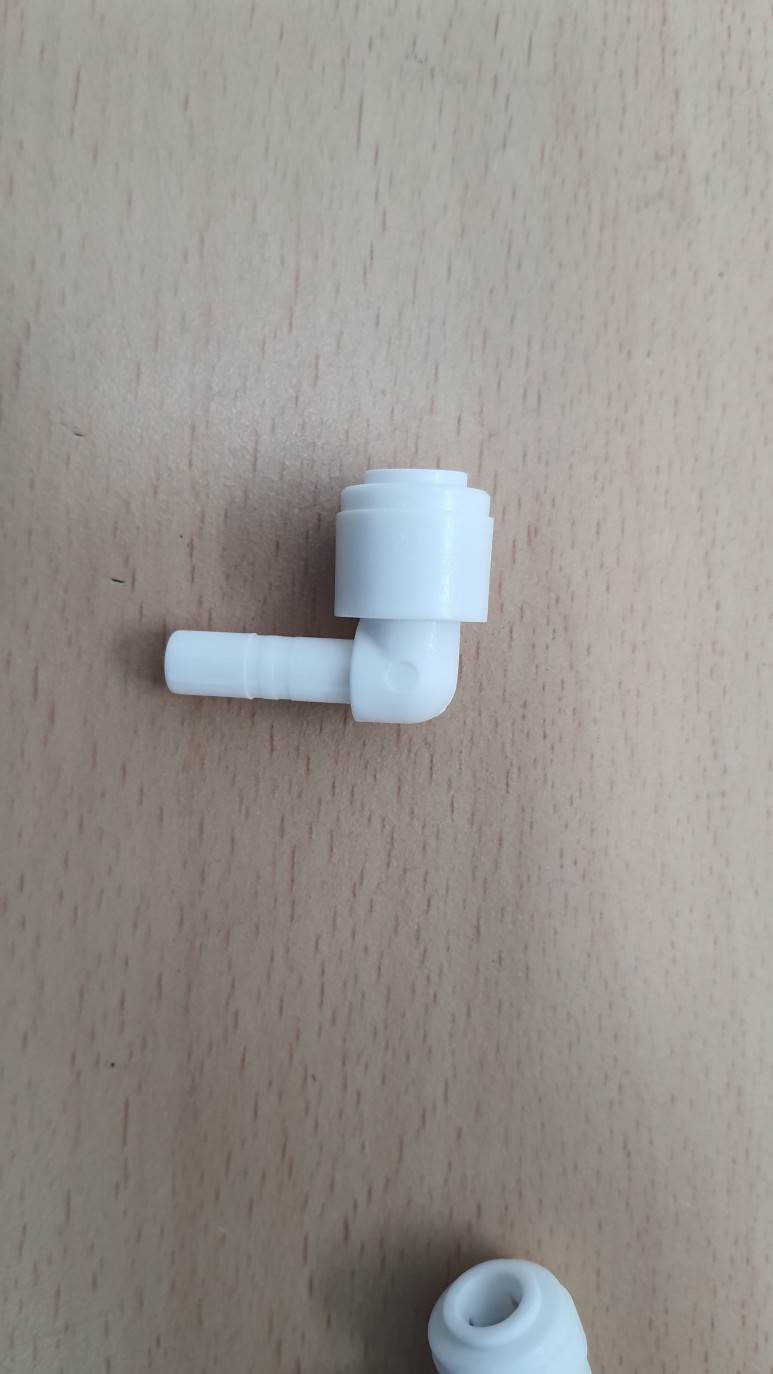

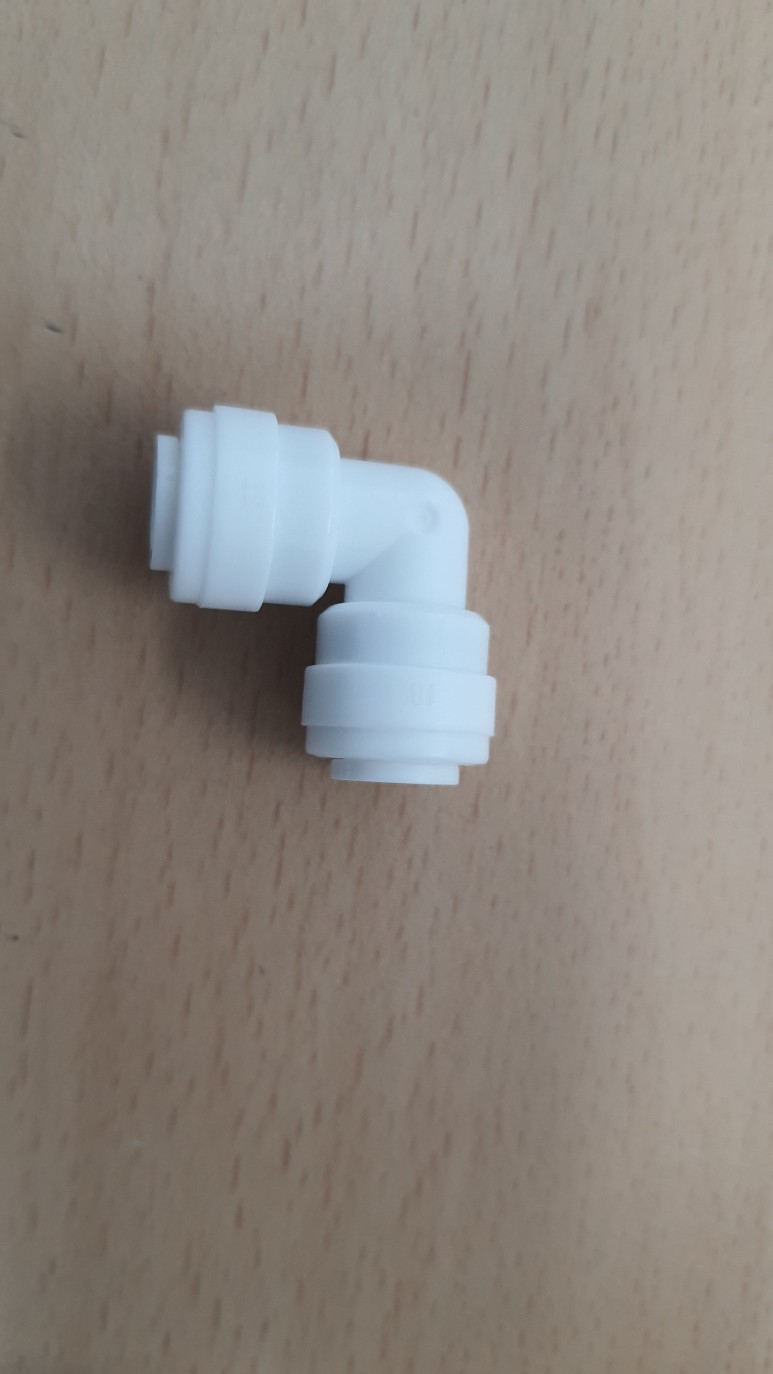

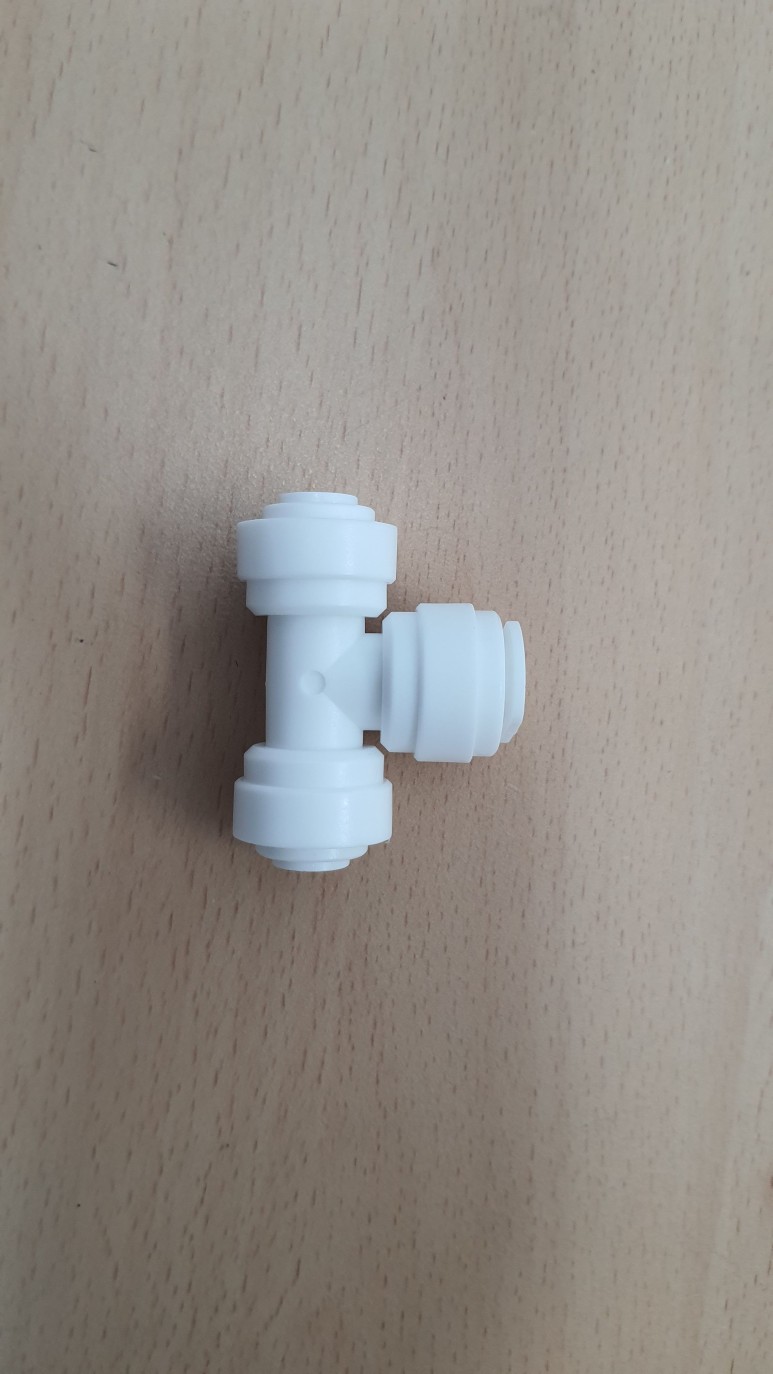

연결할수있는 피팅밸브….

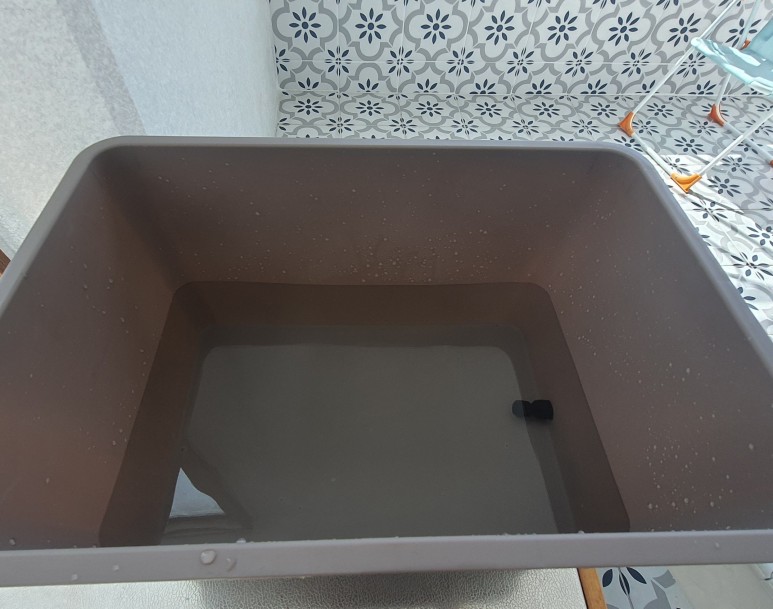

물이 빠지기 위해서 드렘벌브를 넣고

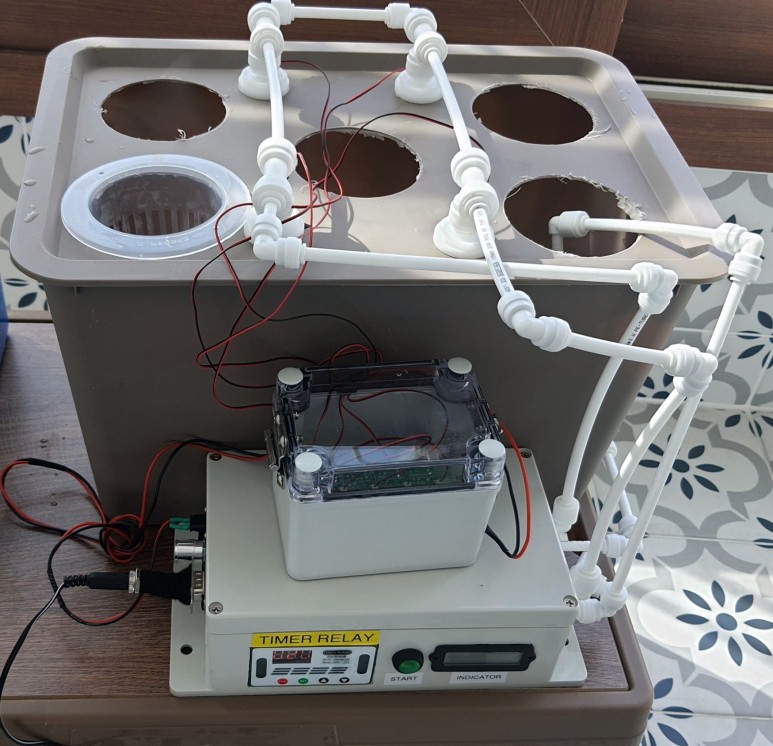

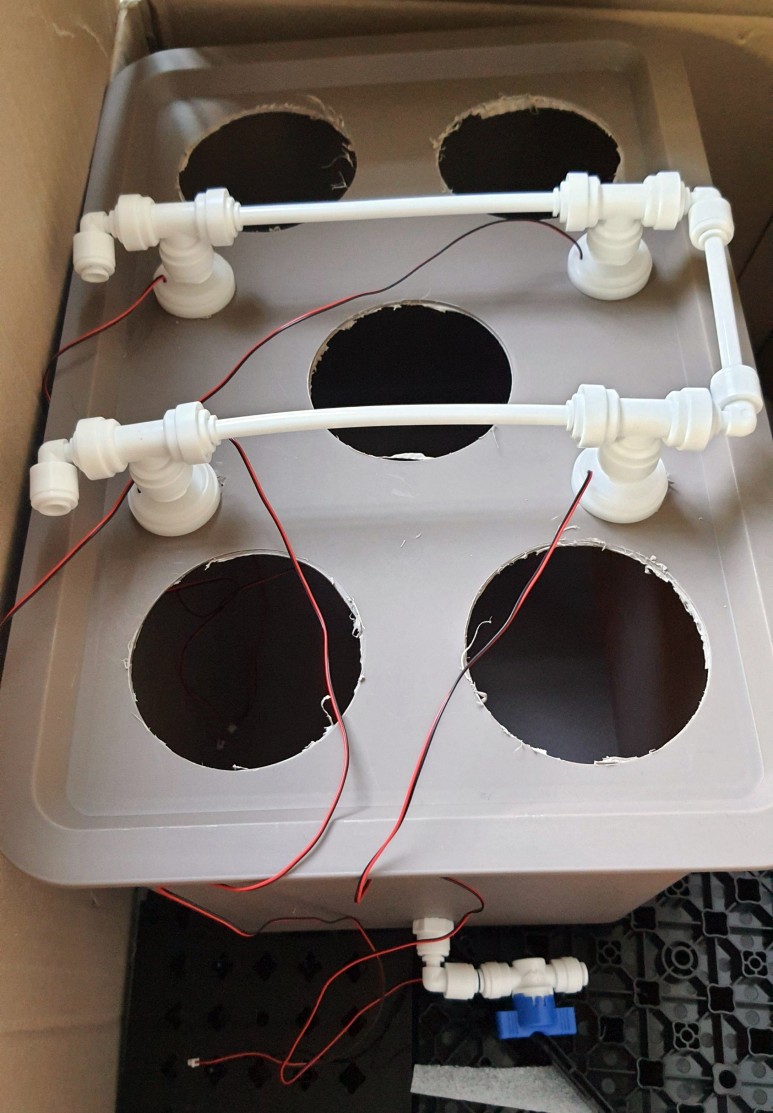

뚜껑에는 초음파 노즐과 배관을 만듭니다.
…

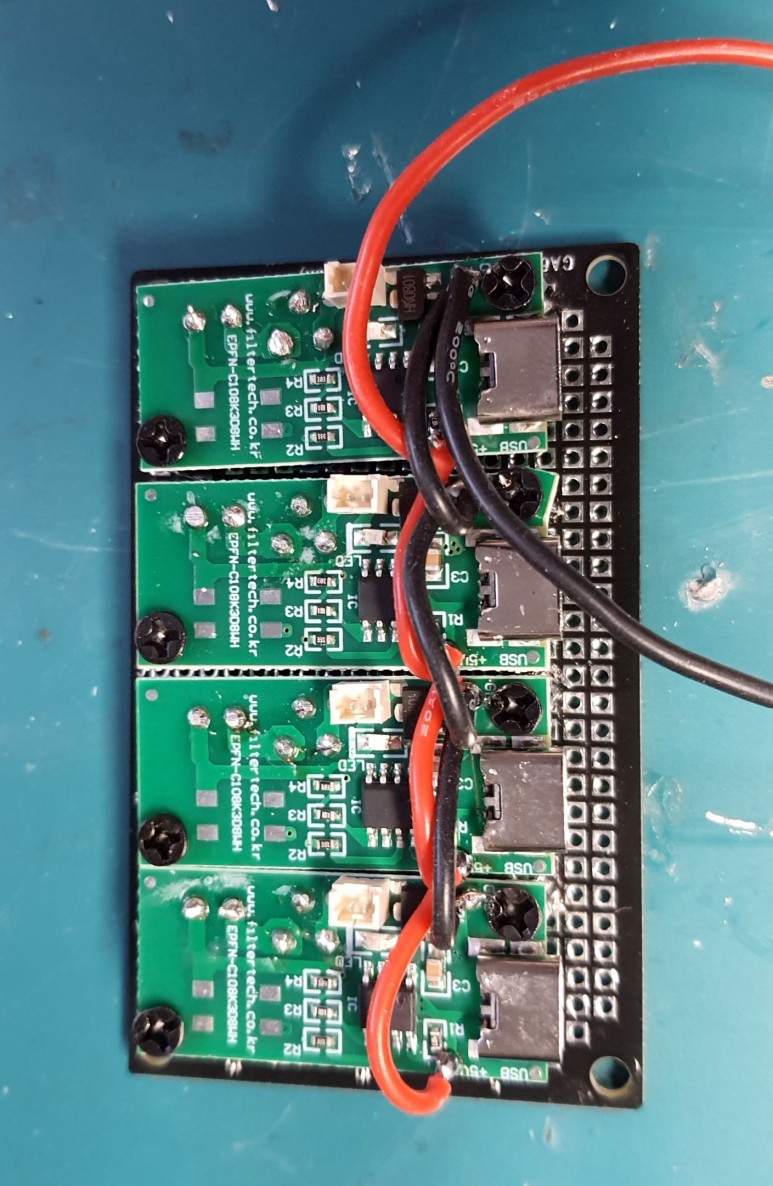

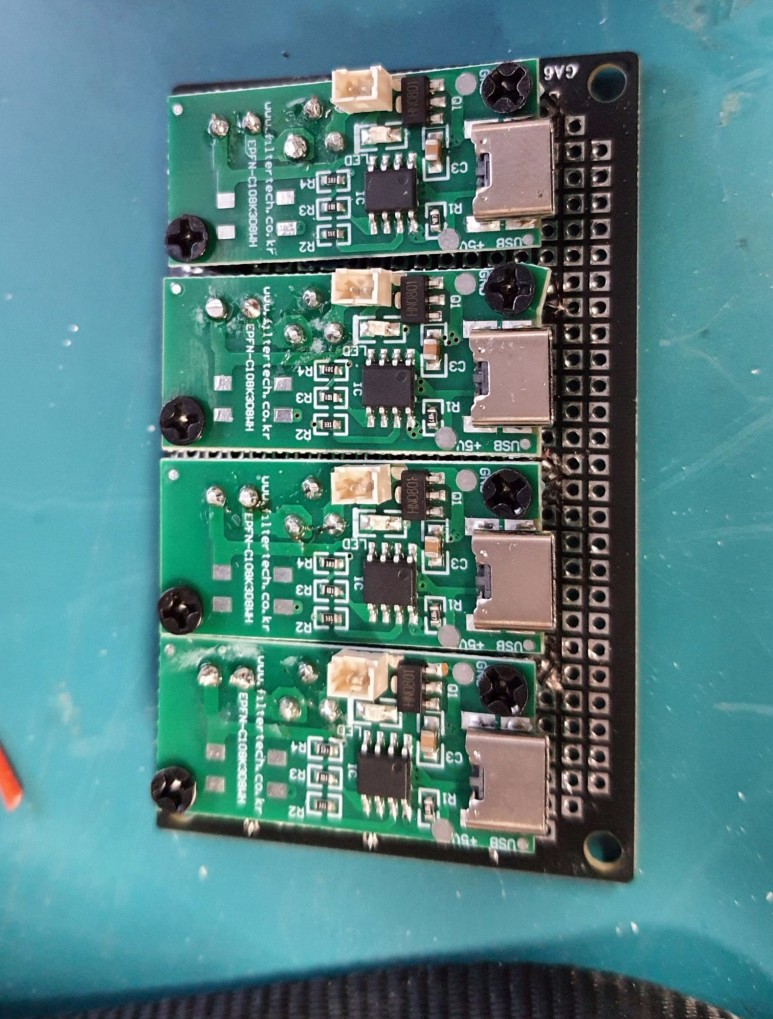

4개를 넣고 배선 점프를 연결하고
5V를 공급해 줍니다….
무압펌프는 12V로 구동되며

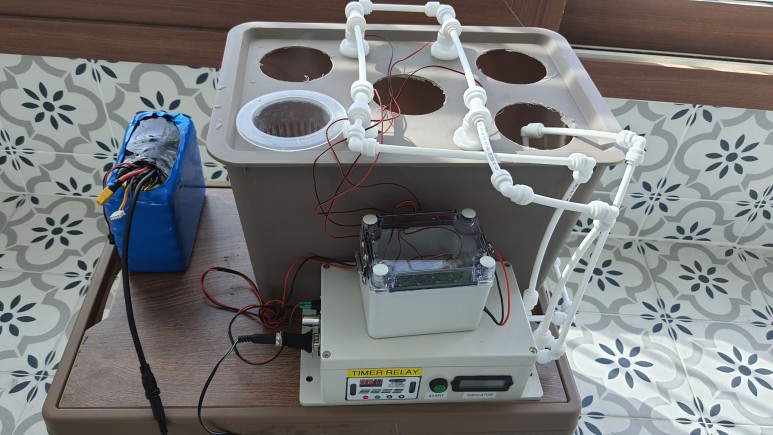

전원은 220V에서 12V, 5V를 사용하셔도 되고 직접 배터리를 만들어서 사용하셔도 됩니다.저는 직접 배터리와 컨트롤러를 만듭니다.

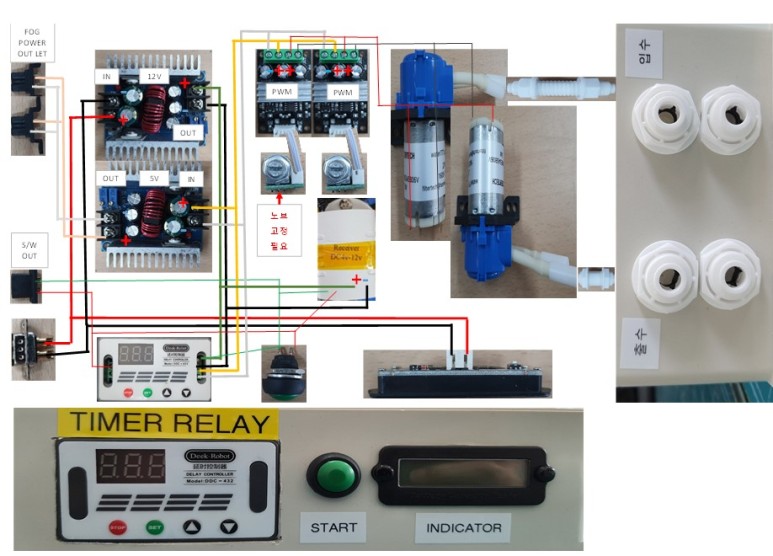

초음파 분무식 수경재배 콩트 롤러 배선도 이렇게 만들었습니다
….

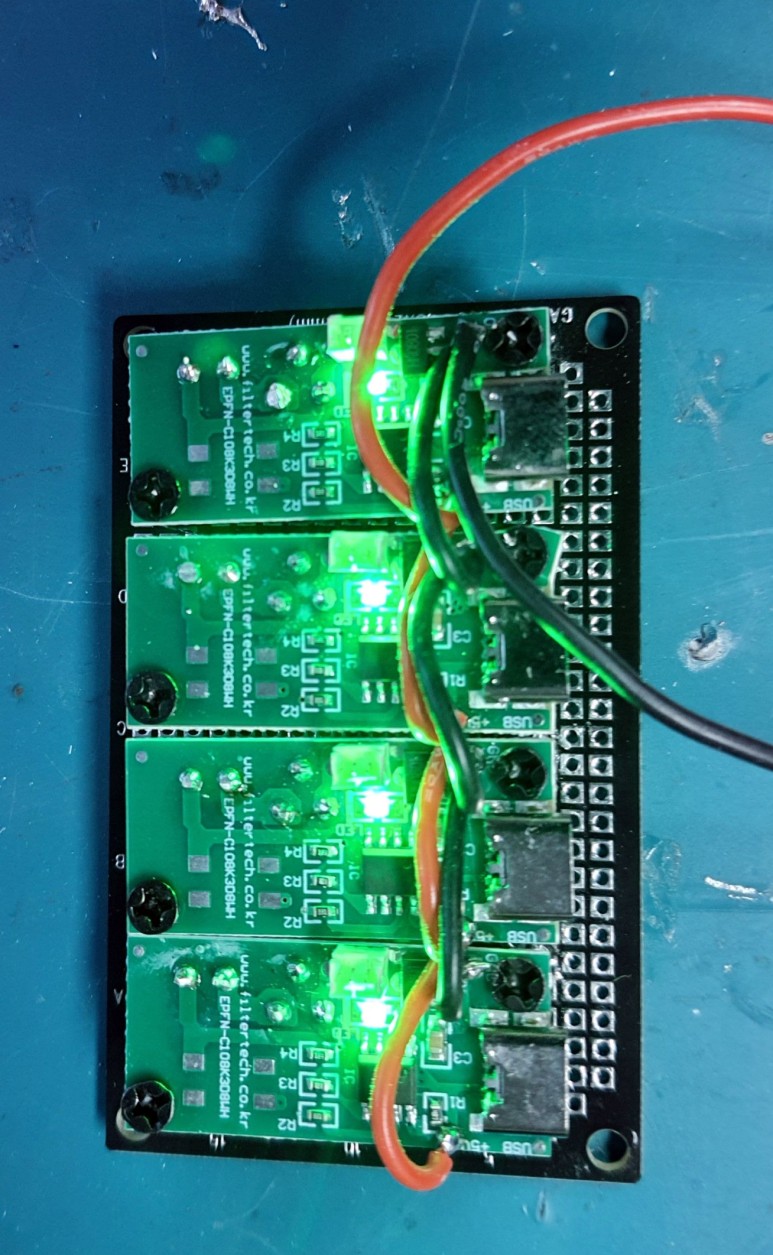

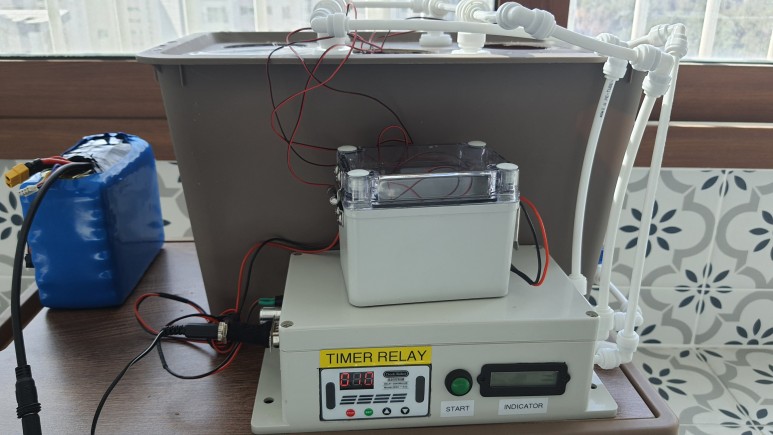

임시 동작 테스트….
이제 딸기 모종을 넣겠습니다
삼월 육일

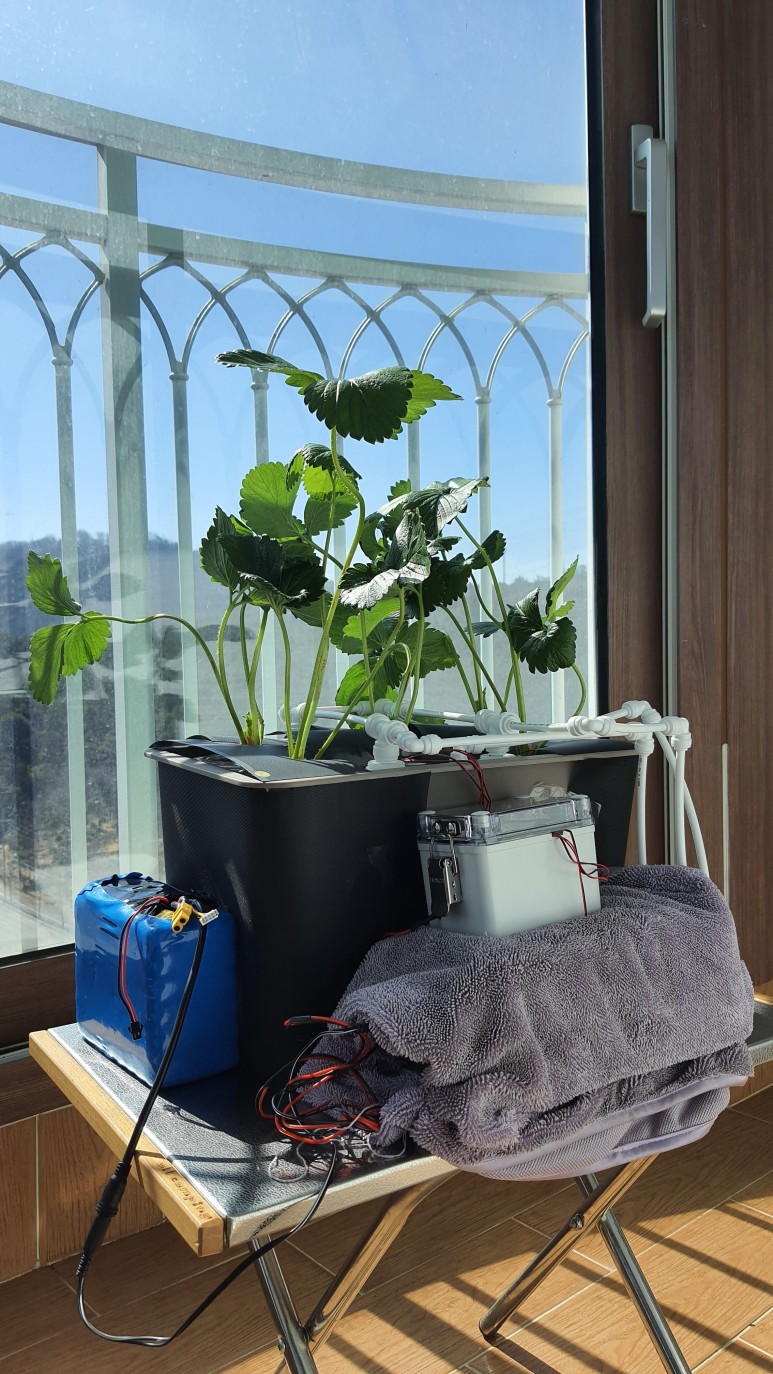

막내가 건드릴까 봐 컨트롤러는 수건으로
숨겼어요.
.
이렇게 구동을 했습니다.

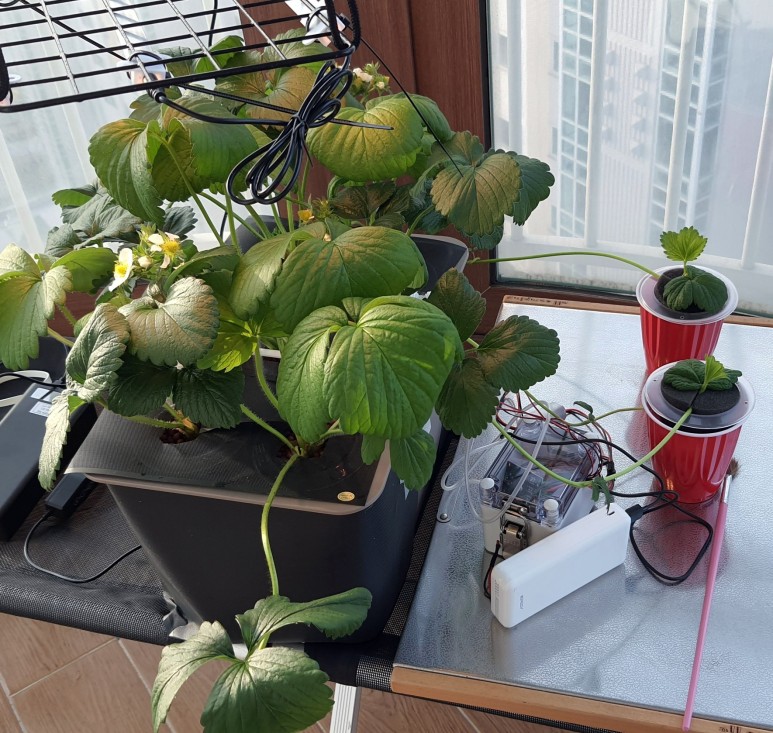

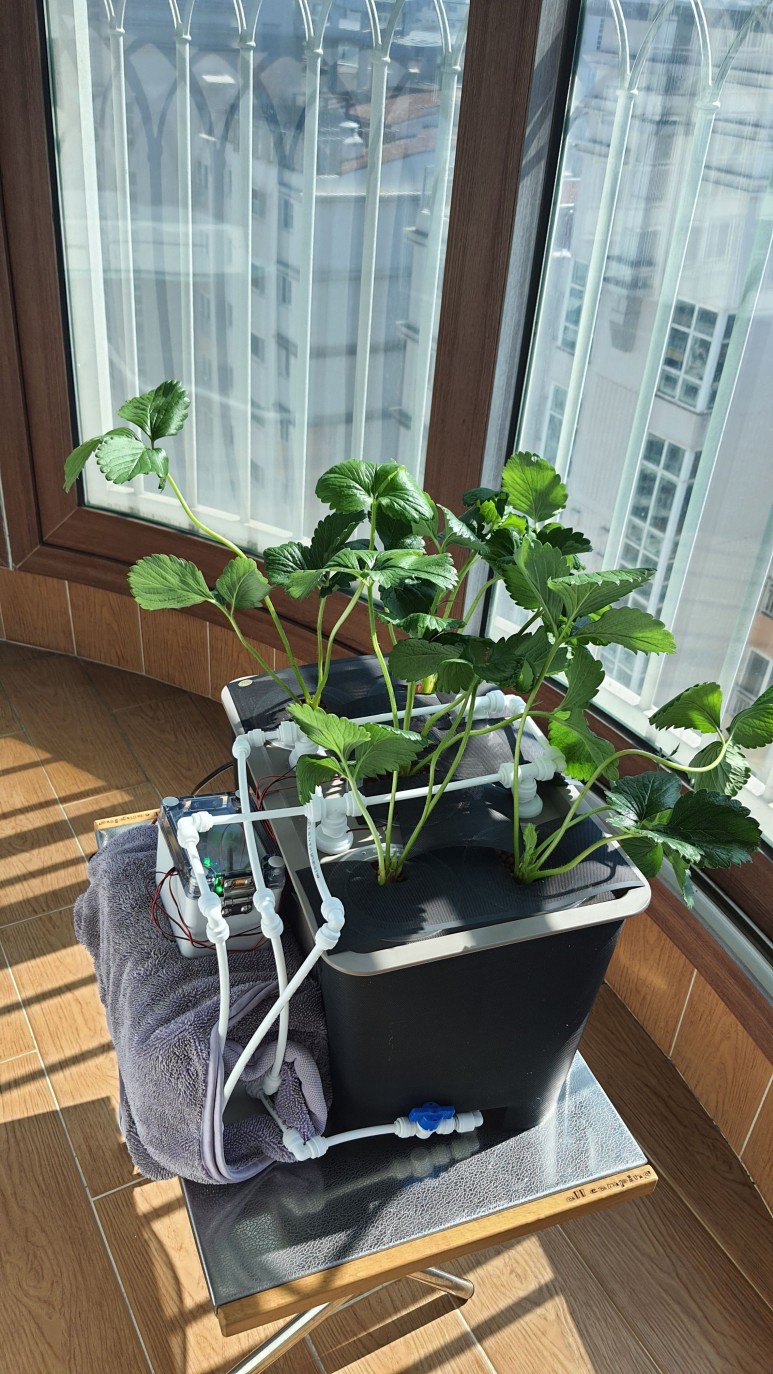

3월 29일 현재…
작았던 딸기 모종은 무럭무럭 자라서
꽃이 피고 딸기 열매가 만들어지고 있습니다

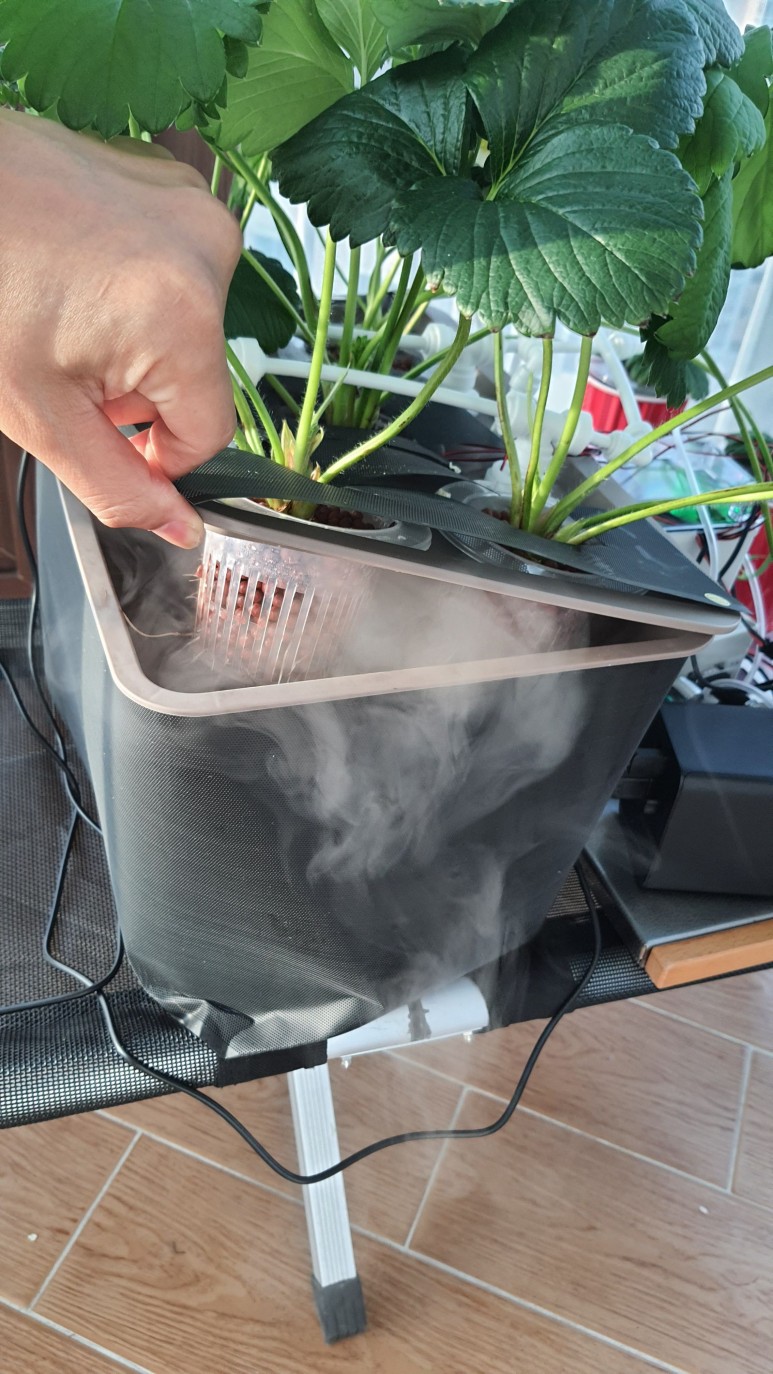

뚜껑을 열면 초음파 분무가 외부로 나갈 정도로 내부순환이 활발히 이루어지고 있습니다.
초음파 분무식 수경재배시스템의 약 24일 후의 재배일지는 계속 기록 중입니다.
킹스베리 빨리 먹고 싶네요~
은퇴 후 귀농한다면 스마트팜을 만들어보려고 준비하고 있습니다.

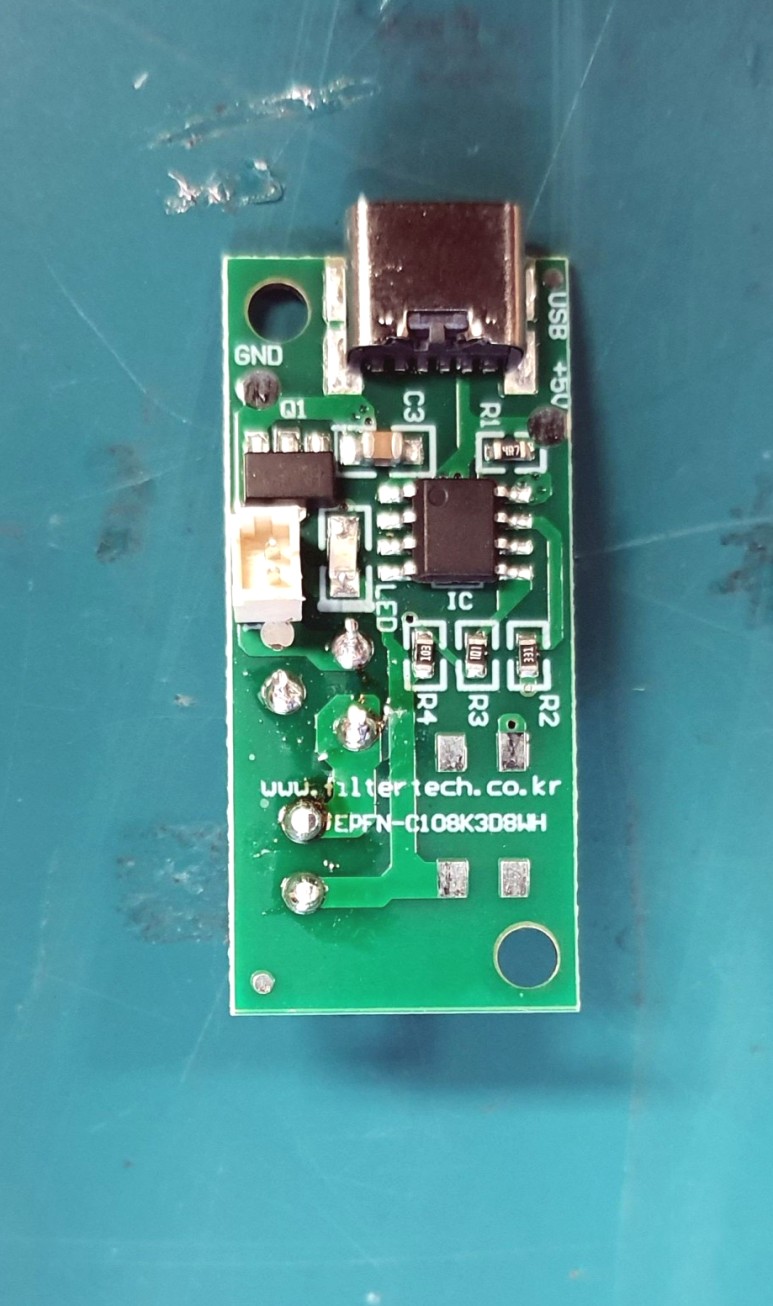

첨단 초음파 노즐, 초음파 PCB, 무압펌프, PWM, 호스피팅밸브부품은 필터텍의 지원을 받아 만들었습니다.초음파 노즐부품은 필터텍 쇼핑몰에서는 판매가 되지 않으므로 필요하신분은 필터텍에 별도 문의 바랍니다.(방역 게이트 제조를 위해서라고 합니다. 부품 받아서 잘 쓰고 있어요. ^0^
